扫路车|吸尘车|洗扫车配置图解

作者:admin 上传时间:2018-4-23 11:59:04 来源: 新闻热度:

程力专汽本部扫路车专业厂专注环卫设备、专用车生产制造及销售,技术实力雄厚,检测手段完备,产品研发快、附加值高,拥有自行改装汽车及零部件进出口权,主导产品有扫路车、吸尘车、洗扫车等多个品种车型。扫路车是专门针对路面垃圾清理、收集、处理的一款多功能环卫车辆,扫路车的研发大大提高了环卫部们对路面清理的效率。扫路车分为洒水罐体和垃圾车箱体两大部分,洒水罐体负责对路面降尘,然后由地刷将垃圾全部移动车车辆中间位置,后部垃圾箱体由大功率吸盘连接吸起路面各种垃圾。扫路车自带发动机组,功能稳定,清扫效率高。一、整...

    程力专汽本部扫路车专业厂专注环卫设备、专用车生产制造及销售,技术实力雄厚,检测手段完备,产品研发快、附加值高,拥有自行改装汽车及零部件进出口权,主导产品有扫路车、吸尘车、洗扫车等多个品种车型。

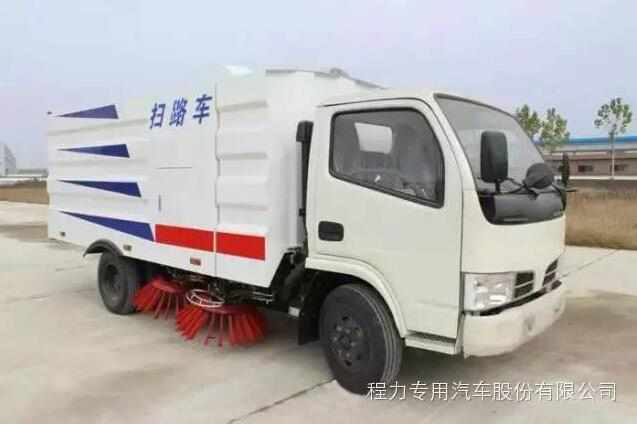

      扫路车是专门针对路面垃圾清理、收集、处理的一款多功能环卫车辆,扫路车的研发大大提高了环卫部们对路面清理的效率。扫路车分为洒水罐体和垃圾车箱体两大部分,洒水罐体负责对路面降尘,然后由地刷将垃圾全部移动车车辆中间位置,后部垃圾箱体由大功率吸盘连接吸起路面各种垃圾。扫路车自带发动机组,功能稳定,清扫效率高。

      一、整车构造

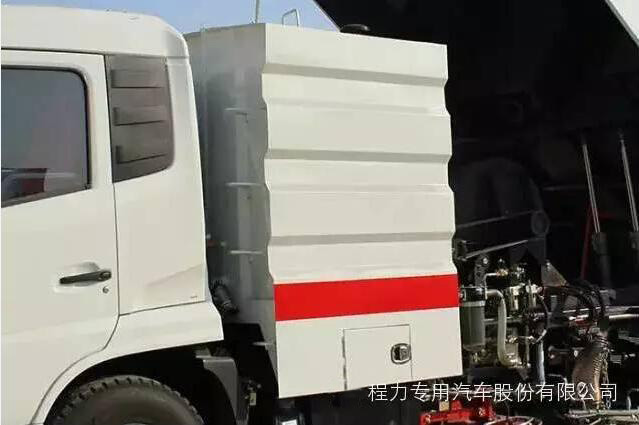

    ▲清水箱

      清水箱为瓦楞式焊接结构,用于储存清水。上部有进水口,下部有出水口及消防用的上水通道,侧面有水位计,用于观察水位。

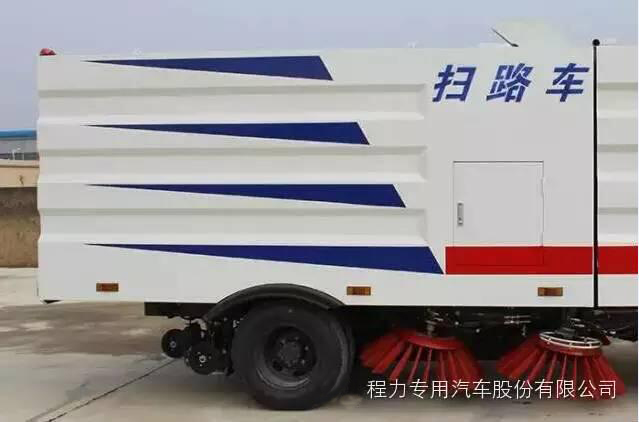

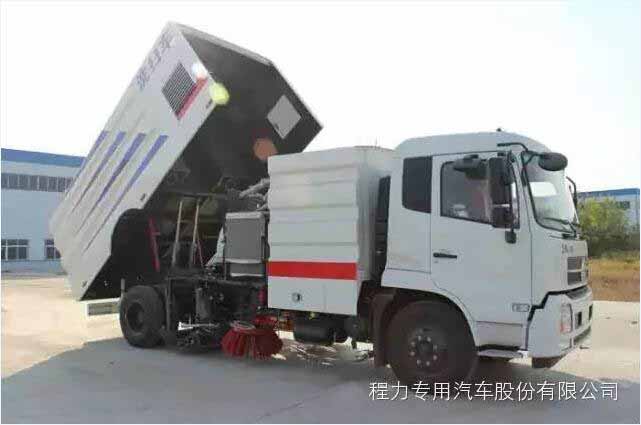

    ▲垃圾箱

      垃圾箱为瓦楞式焊接结构,独立大空间,内置不锈钢降尘系统。

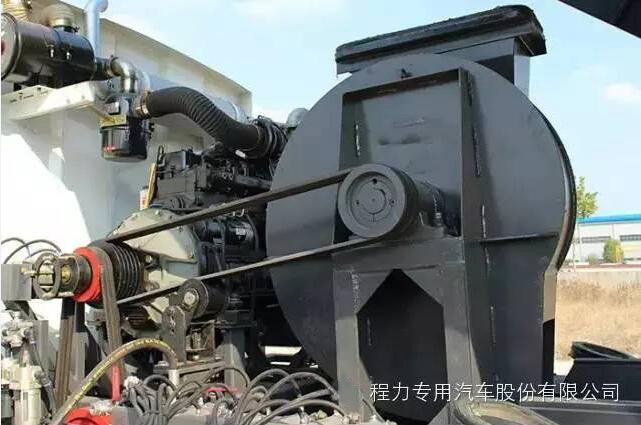

    ▲副发动机

      可根据车型及客户要求装置合适的副发动机,通常为五十铃JX493G3型,副发动机是上装动力的根源。

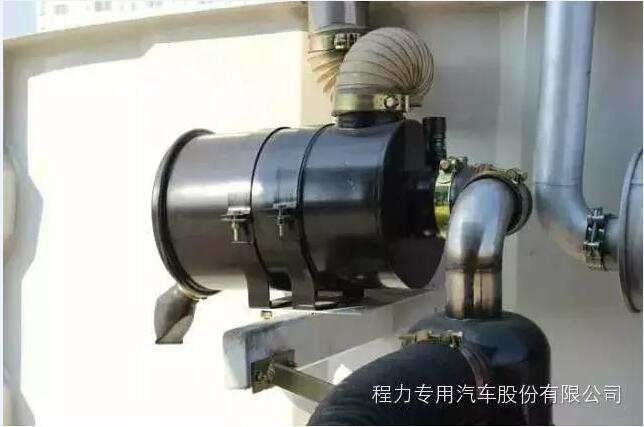

    ▲空气滤清器

      空气滤清器为进入副发动机的空气进行过滤,确保进入气缸内的空气干净无杂质。

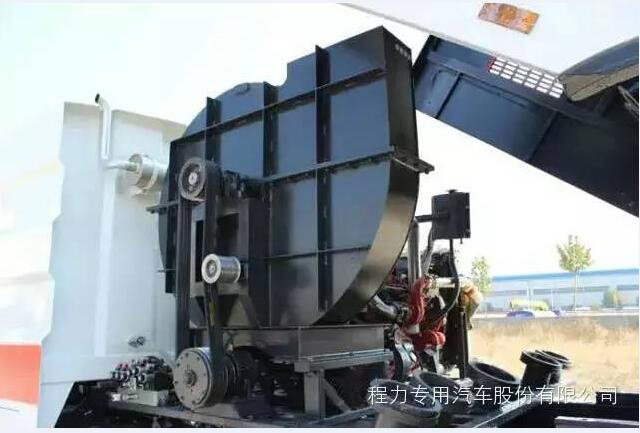

    ▲离心式风机

      离心式风机为整车的核心部件,通过发动机提供动力,带动风机高速运转,抽取集尘箱内的空气,形成负压,从而通过吸盘吸取垃圾。

    ▲降尘系统

      降尘系统分为扫盘压尘、吸盘压尘和箱内压尘三部分。扫盘压尘是通过扫盘上端侧面的不锈钢雾状喷水装置完成;吸盘压尘由吸盘内部的喷水嘴完成;箱内压尘由不锈钢垃圾口上的圆形雾状喷水装置完成。

    ▲吸盘

      吸盘为自制金属结构,是吸尘系统的核心,吸盘的结构直接决定了其流场分布,从而决定了吸尘效率。其作用是在风机的负压作用下,将地面上的垃圾吸入集尘箱内。

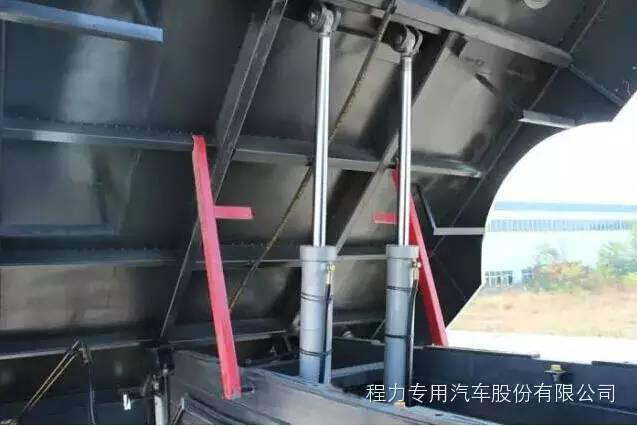

    ▲液压系统

      液压系统是倾卸垃圾所需动力的根本保障,主要由液压泵、液压油缸、溢流阀、节流阀、液控单向阀、平衡阀、保压阀、换向阀、手压泵、液压油箱、连接油管等组成。

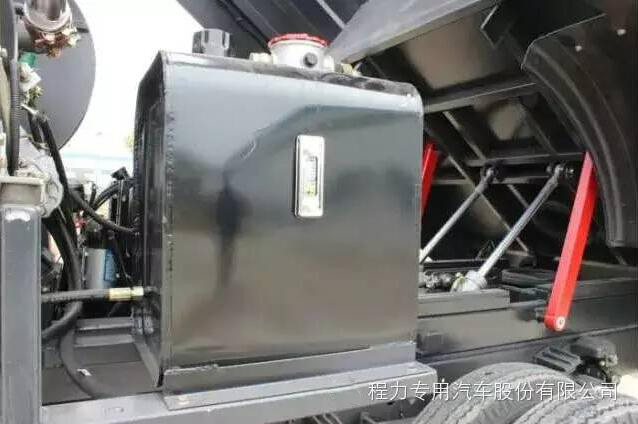

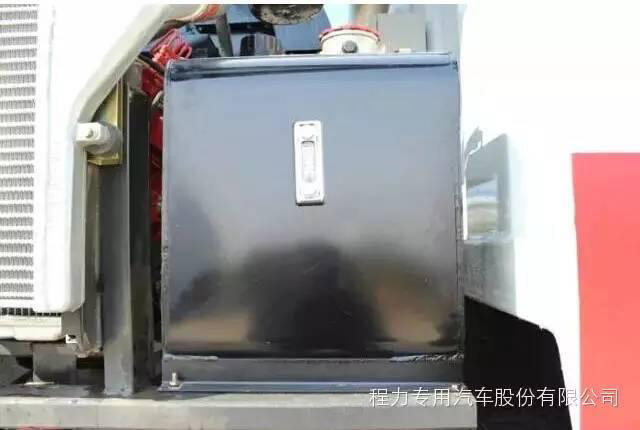

    ▲液压油箱

      液压油箱容积为50升,自带回油过滤功能。每次加注昆仑46号高温抗磨耐压液压油,不得超过油箱容积的2/3


      二、性能特点

      1.采用吸扫混合的方式收集垃圾,湿式除尘、电液控制,液压倾翻卸料的作业方式对路面进行清扫作业。

      2.采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。

      3.采用“中置四扫盘+喷雾降尘装置+中心隔板+后置吸嘴”的结构布局,让清扫过程中砂石不在飞溅扬尘,此布局便于清扫装置与吸盘的调整与维护,转场作业时整车通过性好。

      4.副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载启动和停机时与风机的自动脱离,降低了对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。

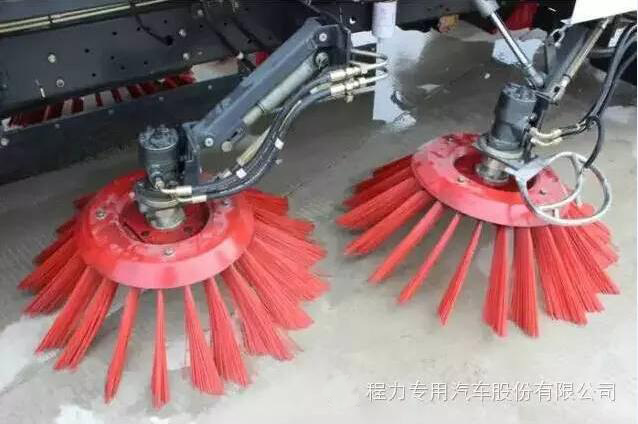

      5.扫盘有遇障碍自动避让保护功能和自动复位功能,遇到障碍自动回缩,越过障碍自动回位。

      6.扫盘转速可根据各种不同的清扫工况来调整转速,能保证在各种污染状况下都有良好的清扫效果

      7.采用先进,高效的专用风机和可随路面自动找平的全浮动式吸嘴,清扫效果好,使用寿命长。

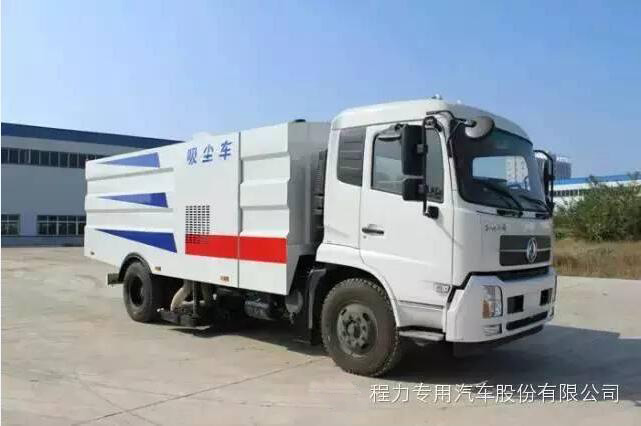

    东风天锦吸尘车


      吸尘车是国内首创的无二次扬尘污染、功能上优于传统扫路车的全新高科技产品,具有吸尘范围广、吸净率高、吸口无二次扬尘、出风口无粉尘排放、工作效率高等优点,是环卫清洁及物料回收的首选产品。适用于易产生高浓度、大密度扬尘污染的多粉尘工矿企业以及城市高架、快速道路、桥隧、城市主干道、高等级公路和高速公路的清扫保洁。

      一、整车构造

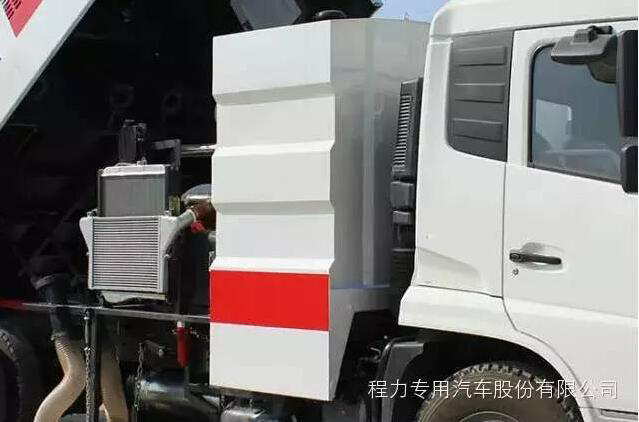

    ▲清水箱

      清水箱为瓦楞式焊接结构,用于储存清水。上部有进水口,下部有出水口及消防用的上水通道,侧面有水位计,用于观察水位。

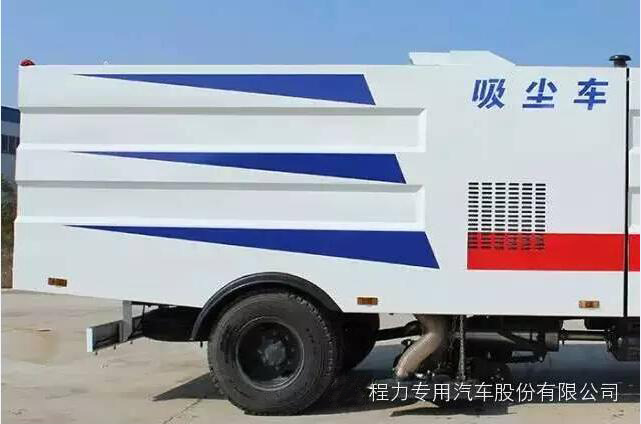

    ▲集尘箱

      集尘箱为瓦楞式焊接结构,分为上、下两个部分。上部有八只聚酯膜滤筒过滤灰尘,并由外部反吹系统(由气泵、调压阀、脉冲阀、储气筒、压力表等组成)清洁滤筒;下部为分类收集式垃圾箱。

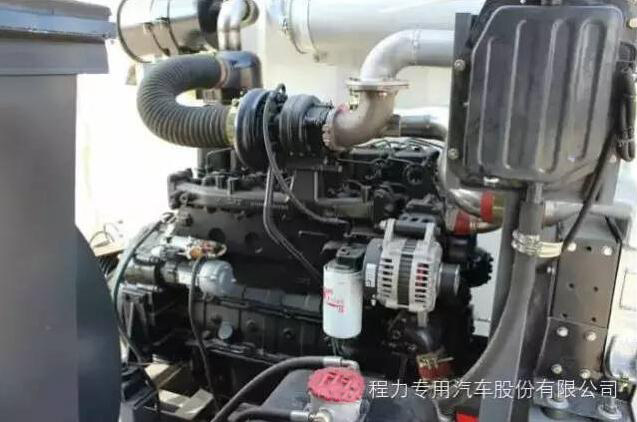

    ▲副发动机

      可根据车型及客户要求装置合适的副发动机,通常为康明斯B140-33型,副发动机是上装动力的根源。

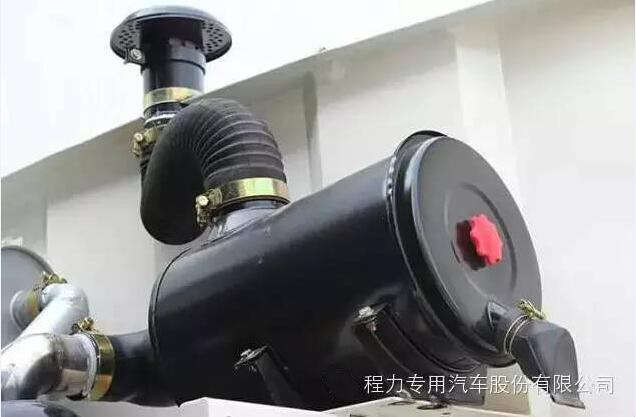

    ▲空气滤清器

      空气滤清器为进入副发动机的空气进行过滤,确保进入气缸内的空气干净无杂质。

    ▲离心式风机

      离心式风机为整车的核心部件,通过发动机提供动力,带动风机高速运转,抽取集尘箱内的空气,形成负压,从而通过吸盘吸取垃圾。


    ▲吸盘

      吸盘为自制金属结构,是吸尘系统的核心,吸盘的结构直接决定了其流场分布,从而决定了吸尘效率。其作用是在风机的负压作用下,将地面上的垃圾吸入集尘箱内。

    ▲液压系统

      液压系统是整车动力的根本保障,主要由液压泵、液压油缸、溢流阀、节流阀、液控单向阀、平衡阀、保压阀、换向阀、手压泵、液压油箱、连接油管等组成。

    ▲液压油箱

      液压油箱容积为60升,自带回油过滤功能。每次加注昆仑46号高温抗磨耐压液压油,不得超过油箱容积的2/3


      二、性能特点

      1.结构简单。没有液压马达旋转机构、没有扫刷和滚刷等调节机构。

      2.操纵便捷。只需要通过驾驶室内的控制面板就可方便的操作副发动机启动和熄火、风机转速升降、吸尘口升降、后门开关、箱体升降,洒水开关。

      3.无二次扬尘。纯吸式作业方式,无反吹,采用独特的、先进的、具有专利的高效过滤系统,只进不出。

      4.使用成本低。没有扫刷频繁更换,只有少量的橡胶易损件。每年的维护费用较低。和人工清扫相比,每年可省24万元人民币。

      5.除尘效果好。收集入箱体的垃圾经过多次集尘,通过重力尘降、惯性除尘等多阶段可以实现颗粒和粉尘的分离,真正实现吸得起留得住。另外,采用具有自主研发专利的干式除尘清灰机构,可实现自动在线和离现清灰,清灰效果好,无需人员参与(适用于灰尘比重大的地区)。

      6.应候性强。持续时间长,不管白天夜晚,还是寒冷的冬季也能照常使用,体现了全天候,全天作业的设计理念。

      7.提高清扫效率,降低清扫成本。一台吸尘车相当于30余名清洁工人的劳动效率,节约了聘用清洁工的成本以及人员的管理成本,同时也节省购置清洁用具的成本。


      三、产品优势

      1.采用负压纯吸原理,彻底解决二次扬尘污染,让清扫车不再是“扬尘车”。

      2.采用以吸代扫方式,节省更换扫刷的费用和时间,让清扫车不再是“钱老虎”。

      3.采用气流分选方法,无水箱和喷水压尘,不用担心冰冻,让清扫车不再是“冬眠猫”。

      4.采用自清式过滤技术及再生材料,滤料维护轻而易举,让清扫车不再是“灰难挡”。

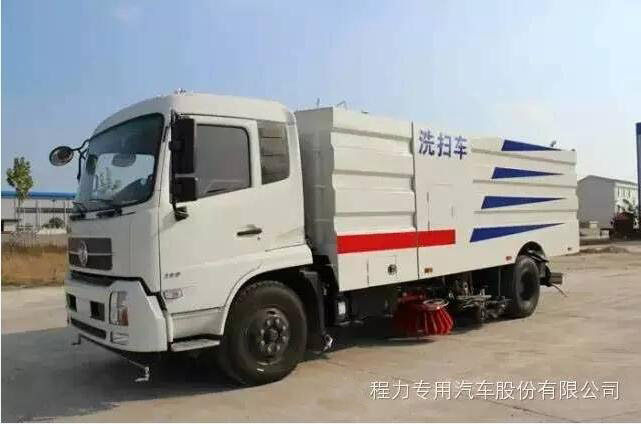

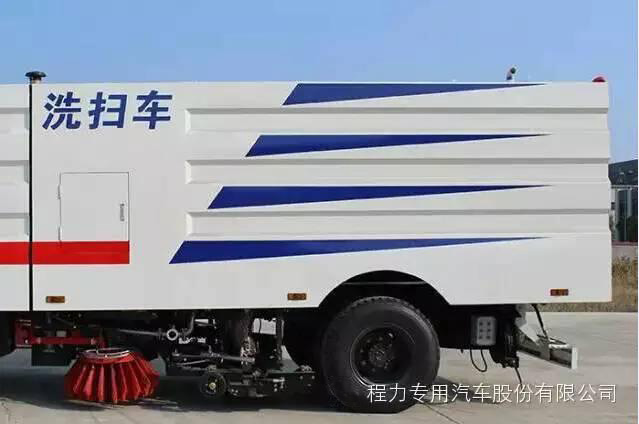

    东风天锦洗扫车


      该产品综合了国内外各类大型带副发动机洗扫车的先进技术,以我们多年积累的洗扫车研制经验,并结合我国国情加以优化,包括各类先进的关键元器件的选用,使整车有着优于同类产品的综合性能。

      采用中置双扫刷、中置吸嘴的布置方式,使得整车结构布置简捷、清扫效果良好。该车的垃圾箱及水箱为全部采用超厚不锈钢材料制作;垃圾箱与水箱为整体结构,水箱在垃圾箱的底层使垃圾箱底板预倾角高达12°以上,便于垃圾倾倒干净。垃圾箱顶部设置了导流槽及较大面积过滤网,能够充分提高降尘效果,使的垃圾堆积均匀,增加有效容量,减少因轻浮物堵塞滤网而产生的空气阻力。

      洗、扫、吸、结合的洗扫车是在东风底盘、五十铃底盘、解放底盘、等二类底盘(轴距3800MM以上)基础上加装副发动机动力装置,清扫装置,抽吸装置及高压冲洗装置,液压等装置等改装而成的新一代清洗清扫设备。具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。

      一、整车构造

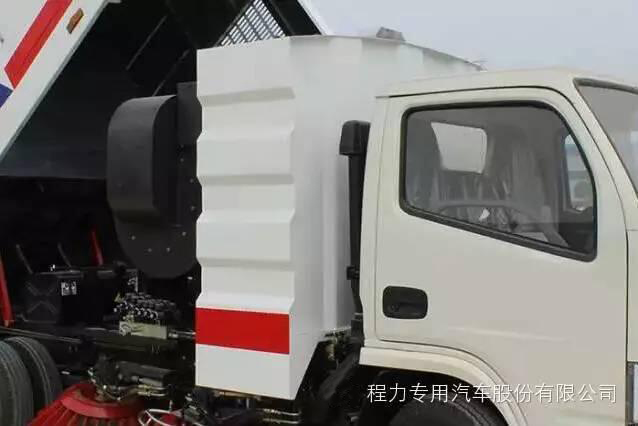

    ▲清水箱

      清水箱为瓦楞式焊接结构,用于储存清水。上部有进水口,下部有出水口及消防用的上水通道,侧面有水位计,用于观察水位。

    ▲垃圾箱

      垃圾箱为瓦楞式焊接结构,前部两侧内置不锈钢水箱,并具备高压自洁功能,卸料更方便、更彻底。

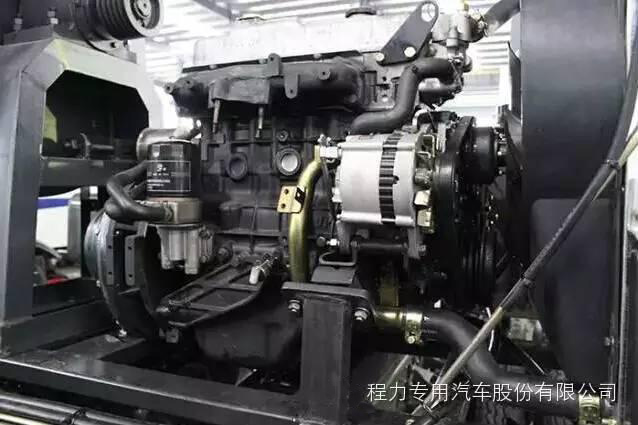

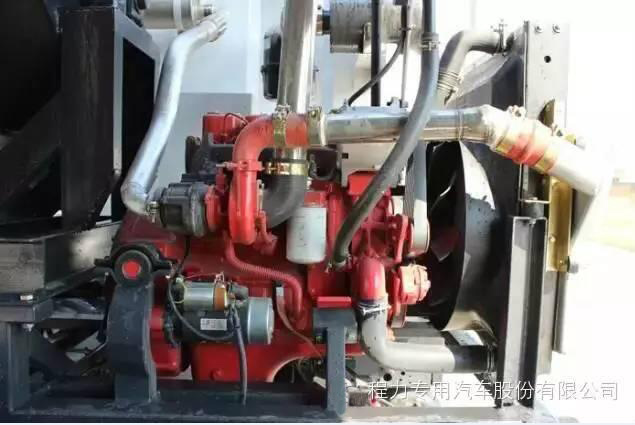

    ▲副发动机

      可根据车型及客户要求装置合适的副发动机,通常为康明斯B140-33型,副发动机是上装动力的根源。

    ▲空气滤清器

      空气滤清器为进入副发动机的空气进行过滤,确保进入气缸内的空气干净无杂质。

    ▲离心式风机

      离心式风机为整车的核心部件,通过发动机提供动力,带动风机高速运转,抽取集尘箱内的空气,形成负压,从而通过吸盘吸取垃圾。

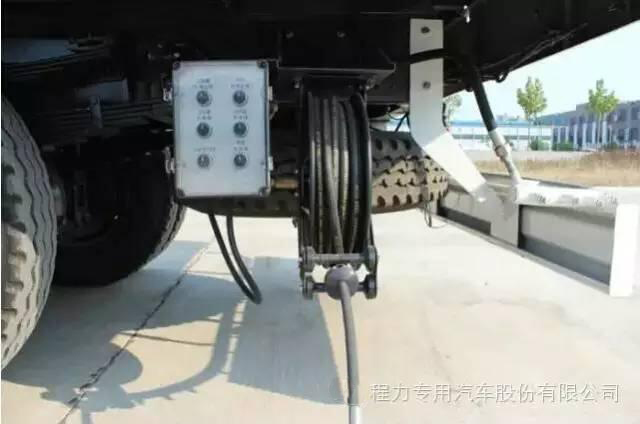

    ▲高压冲洗卷盘

      高压冲洗卷盘通过高压水泵提供动力,最高水流压力可达到16MPa

    ▲水过滤杯

      水过滤杯可对清水箱内的水资源进行过滤,有效防止砂石等杂物堆高压水泵造成损伤。

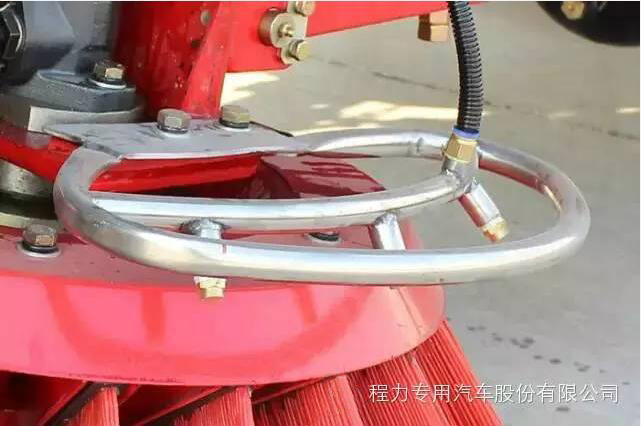

    ▲扫盘压尘系统

      不锈钢低压雾状喷水压尘系统,有效地降低了扫盘高速旋转对空气造成的二次污染。

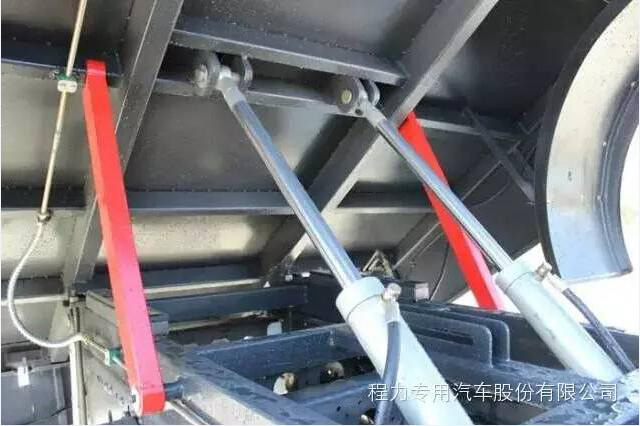

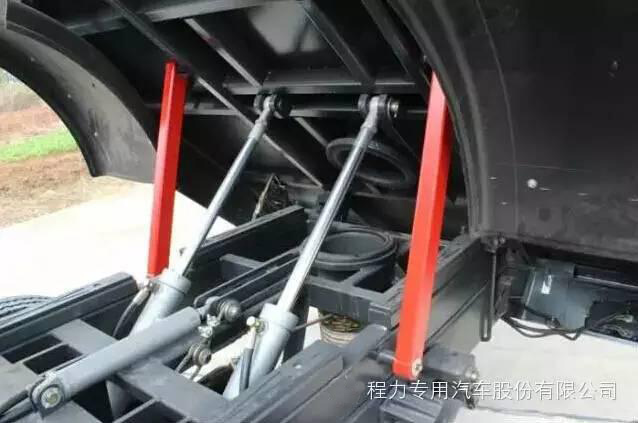

    ▲液压系统

      液压系统是倾卸垃圾所需动力的根本保障,主要由液压泵、液压油缸、溢流阀、节流阀、液控单向阀、平衡阀、保压阀、换向阀、手压泵、液压油箱、连接油管等组成。

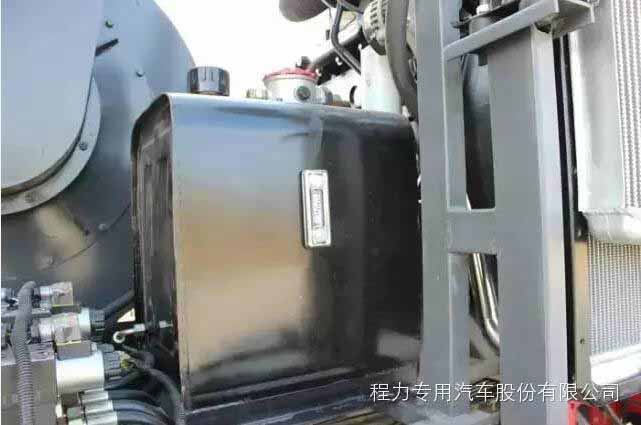

    ▲液压油箱

      液压油箱容积为60升,自带回油过滤功能。每次加注昆仑46号高温抗磨耐压液压油,不得超过油箱容积的2/3


      二、性能特点

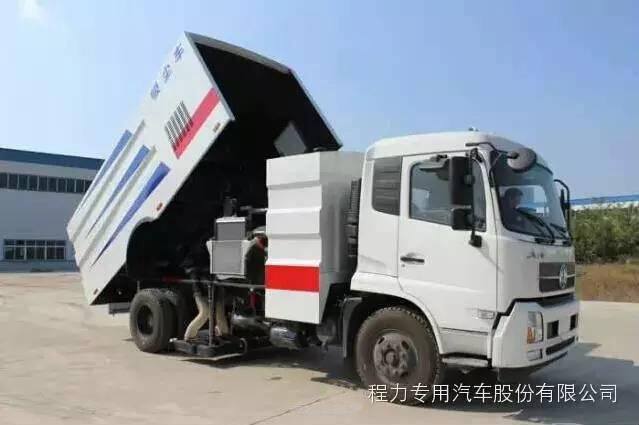

      1.垃圾倾卸料度高。为便于垃圾倾卸,水箱设置在垃圾箱的底部,使得最大卸料角度高达54度以上,使得垃圾倾倒更为干净彻底。

      2.液压阀组采用国内知名领军品牌。测试压力可以达35MPa,流量达300L/min,可以对各种工业液压阀和行走机械液压阀的动态、静态性能和疲劳寿命进行精确测试。

      3.副机空滤进气系统设计先进,可大大提高发动机的使用寿命。发动机的进气质量将直接影响发动机的使用寿命,发动机的进气过滤不好,轻则可能使发动机的功率降低、烧机油,重则可使发动机的缸套及活塞报废,因而我公司为能够最大限度地提高发动机的进气质量,将发动机的进气口引到了箱体顶部,使得发动机的进气更为洁净。

      4.液压系统过滤器全部采用知名产品。使液压系统保持较高的清洁度采用独创的液压油冷却技术,与同类产品相比,油温下降了10度,延长了液压油的使用寿命,液压系统有过载自动保护装置,全面保证了液压系统的安全使用。

      5.风机为国内知名品牌。为增加洗扫车整体清扫效果,我公司采用国内质量评比一流的洗扫车专用风机,专业设计高效、高压离心风机,其蜗壳、叶轮均采用高科技技术进行了超强耐磨处理,耐磨性能大大提高,经试验比较其耐磨性是同类普通风机的6~8倍以上,使整体清扫效果更突出。

      6.高压清洗系统采用意大利进口柱塞泵。流量大、压力高、额定压力可以达到12MPa,可以有效的对立面进行冲洗。

      7.扫刷驱动马达采用优质摆线液压马达。工作效率高、使用寿命长。

      8.箱体顶部设置了大面积滤网。减少堵塞保证抽吸气流畅通,箱体顶部设置了导流槽,提高降尘效果,使垃圾堆积均匀,提高有效容量。

      9.垃圾箱与水箱均采用超厚不锈钢板制作。为防止水箱及垃圾箱体因锈蚀而早期损坏,水箱及垃圾箱所有零部件均采用超厚不锈钢材料制做,大大延长了整车的使用寿命。

      10.清扫装置具有自动避障保护功能或自动复位功能。扫刷采用弹簧悬浮避障结构,防止扫刷遇到障碍物被撞坏的可能。

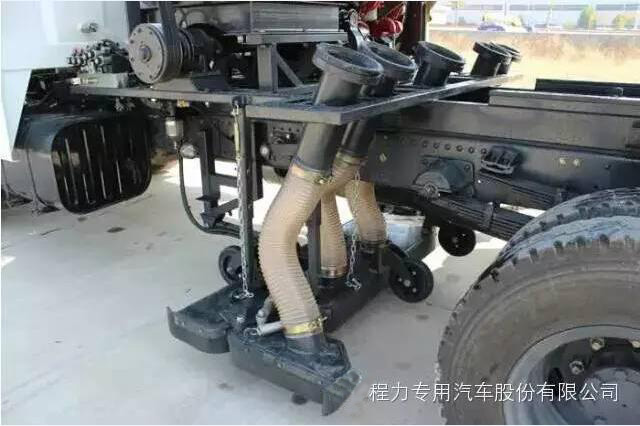

      11.抽吸盘采用全浮动连接结构。可充分保证在进行清扫作业时,吸盘可根据路面状况随动,以保证吸盘与路面的间隙始终保持不变。后吸盘行走机构先进,遇小减速带轻松越过。

      12.左右前刷盘可独立或联动。使车辆在工作中能够有选择地使用右前扫或左前扫工作,使得靠快车道一侧的工作机构可在选择左扫的情况下不伸出车体既减小了占道宽度,提高了作业和通行车辆的安全,又减少了扫刷的磨损,降低了运行成本。

      13.采用独到的手压泵应急举升系统。能够在副发动机出现故障,无法启动副发动机时,将垃圾箱体升起,以便于维修人员进行检修。

      14.PLC智能控制系统(选装)。该系统是我公司在手动按键操作系统基础上开发的一款高科技智能系统,该智能控制系统为液晶显示器手触屏式,可在显示屏上操作洗扫车整体作业,并安装一键式智能控制系统,可一键完成整个作业操作。智能系统还可检测车辆使用时状况能更有效的为驾驶员在驾驶室内反馈车辆作业操作状况。当车辆出现故障时智能系统能在显示屏上有效的显示车辆故障原因和提前提醒驾驶员注意操作。

      15.多种配置,多种选择。为使车辆真正作到一车多用,该车还可根据用户需要,选择装配推雪铲或带洒水车前冲后洒等装置。


      三、产品优势

      1.采用独有的液压过压强制断电熄火保护措施,防止因人为误操作引起的液压压力过大造成的液压管爆裂或液压系统损坏。

      2.采用独有的液压油风冷技术,防止液压油温过高。液压油作为全车清扫作业液压设备正常工作的主要部分过高的油温会降低液压设备正常工作,缩短液压系统寿命,严重时影响液压系统正常工作导致无法正常清扫作业,我公司生产的洗扫车液压油风冷技术与常规洗扫车液压油油温平均下降10度左右,能够更好的保证洗扫车的正常清扫作业。

      3.采用国内知名液压系统公司设计液压油二次过滤系统,比常规洗扫车单次液压油过滤系统更能有效的过滤液压阀组、液压油箱、液压油管中各种杂质,保证液压阀正常工作,提高液压元件使用寿命与正常工作。

      4.优化设计的后吸盘越障机构,与常规洗扫车相比能轻松越过减速带等小障碍物,防止操作人员过障时忘记提升后吸盘而损坏吸盘机构。

      5.独有的电路设计,保证副发动机在冬天能轻松启动,免去常规洗扫车冬天因天气寒冷而无法启动副发动机的烦恼。
